HS-ABTF v2.1

Umbau des Lichtsystems des Hochspektralen ABTF-(3D)Scanners

Bildbeschreibung

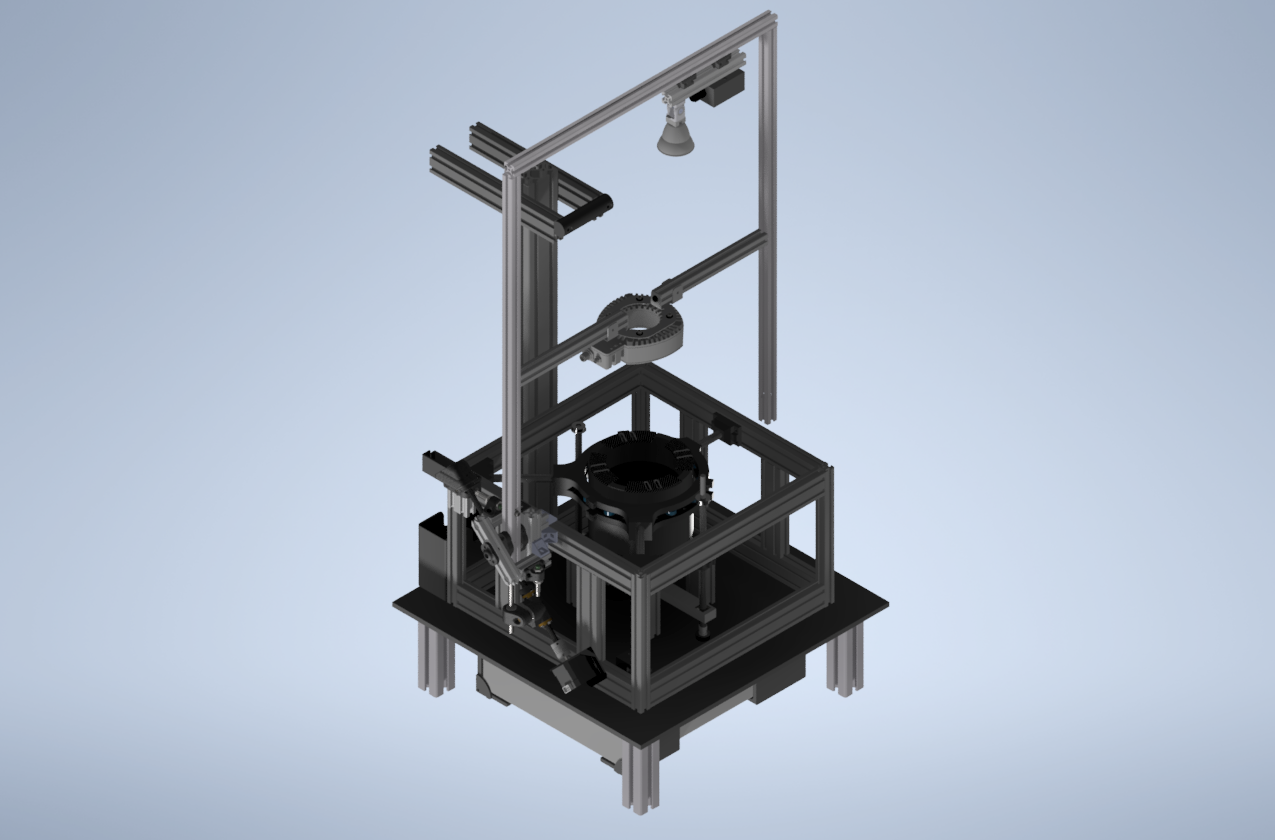

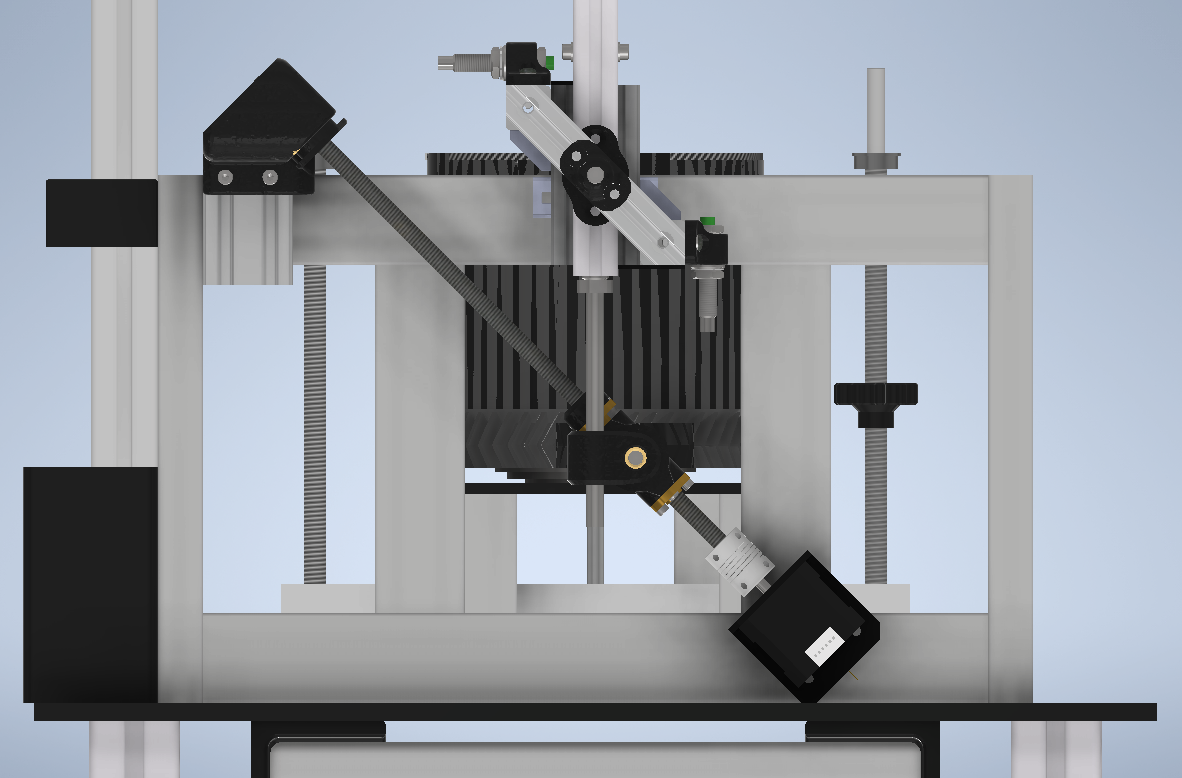

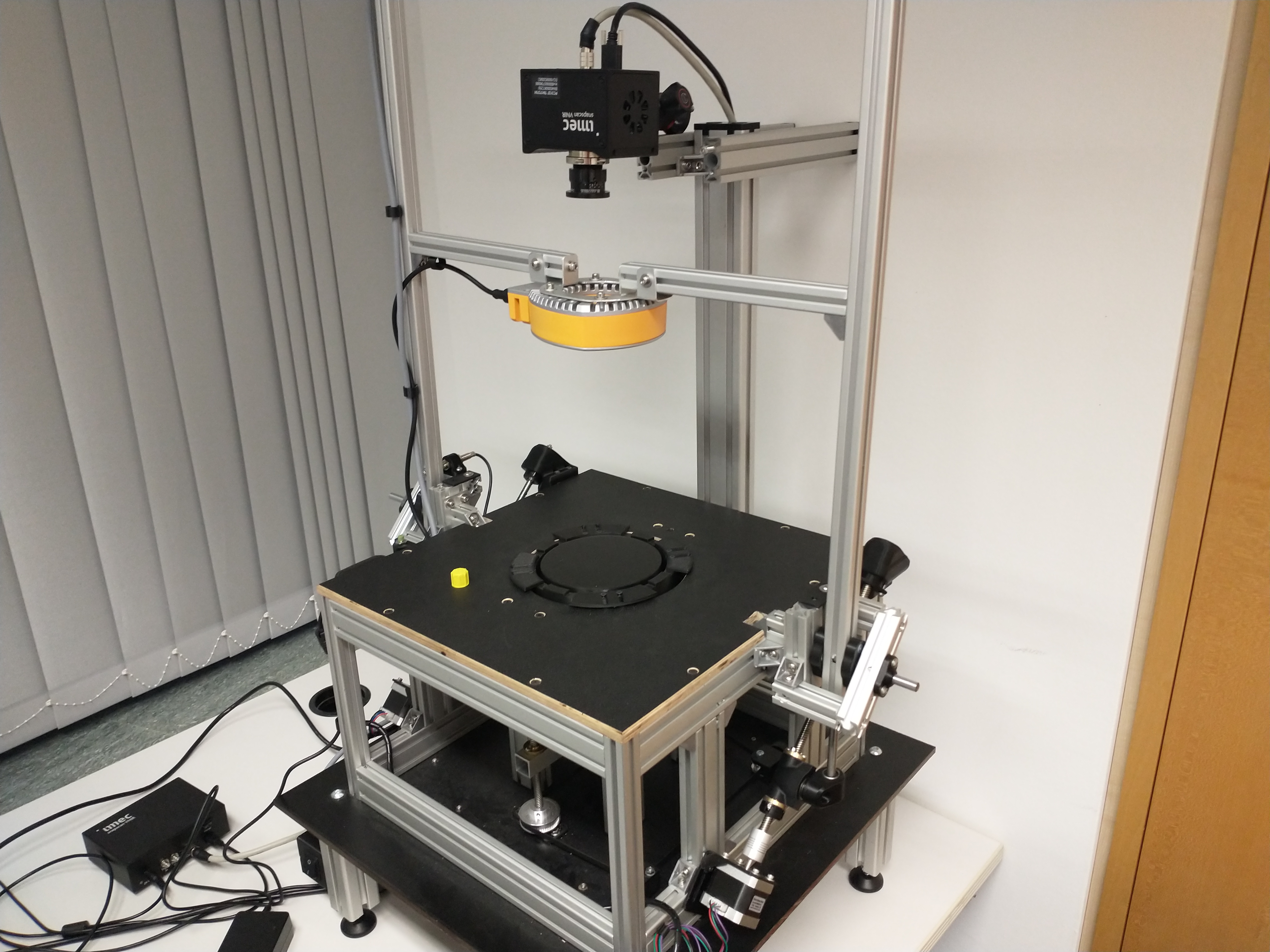

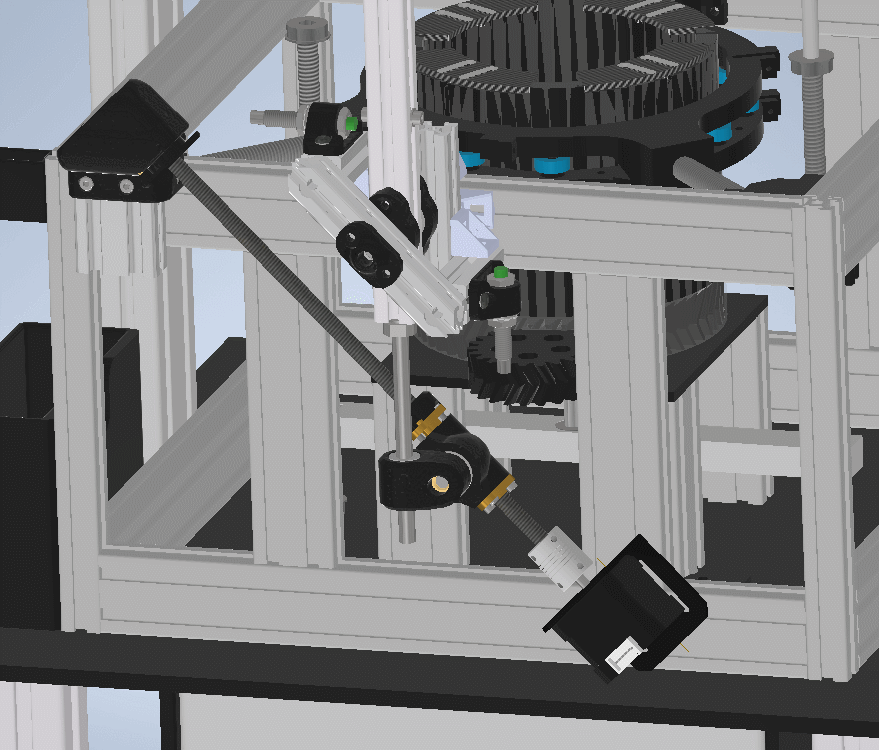

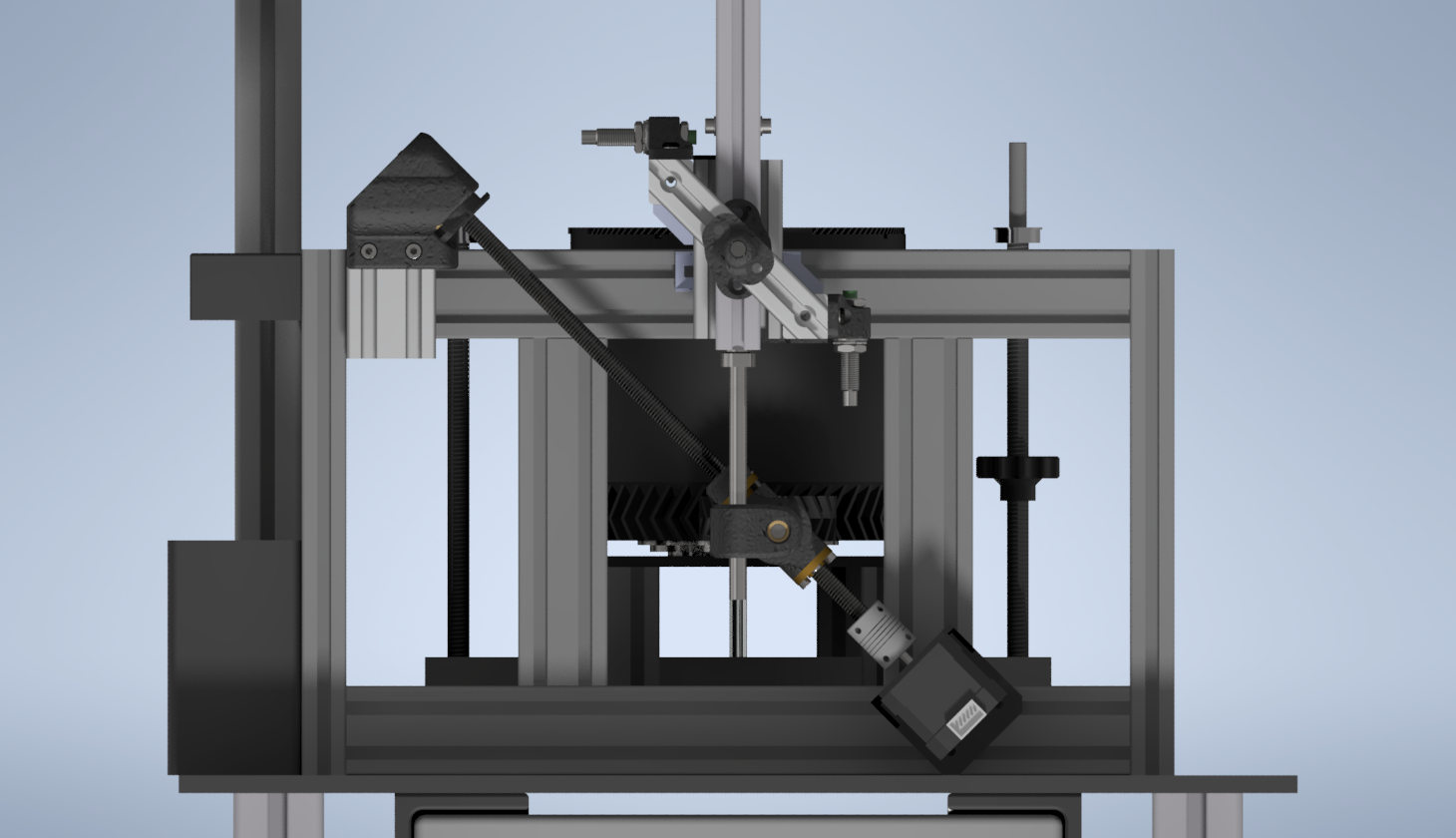

Verbesserung der Bewegungsmechanik des Lichtarms

  • Licht und Objekt werden bewegt, (Hyperspektral-)Kamera steht fest
  • Altes System aus 3D-Druck-Teilen war laut und schwergängig. Neue Lösung läuft mit Fräs- und Drehteilen, sowie verschiedenen Lagern leiser und besser

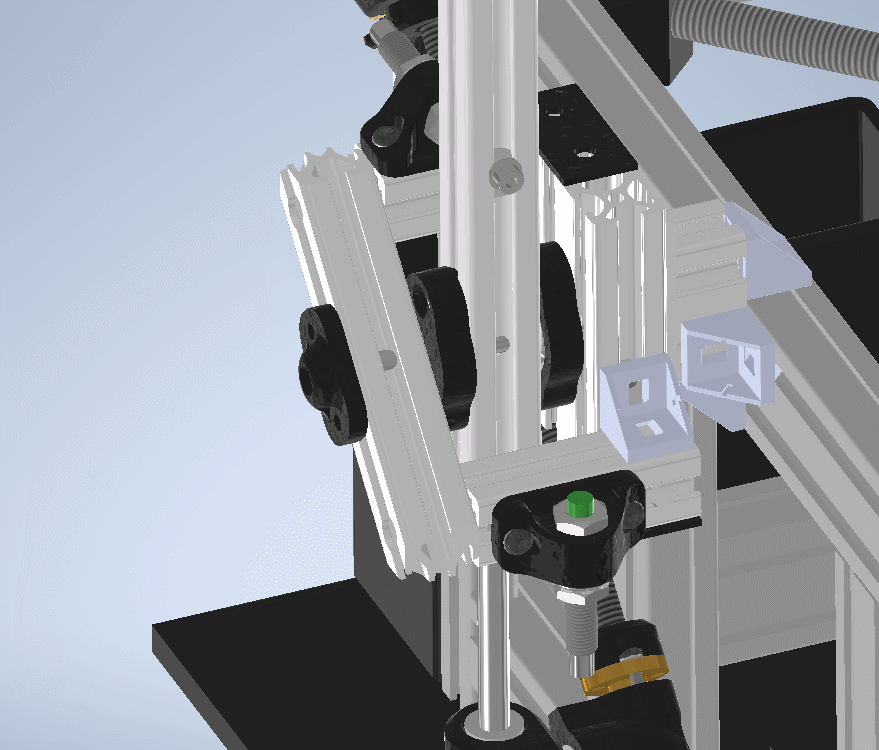

  • Lagerung des Arms, Antriebsmechanismus und Steuerung via serieller Kommunikation mit Mikrocontroller komplett überarbeitet

Lichtsystem

  • Zunächst neues Modulares Lichtsystem entworfen, das zugunsten eines zugekauften Ringlichts wieder ersetzt wurde

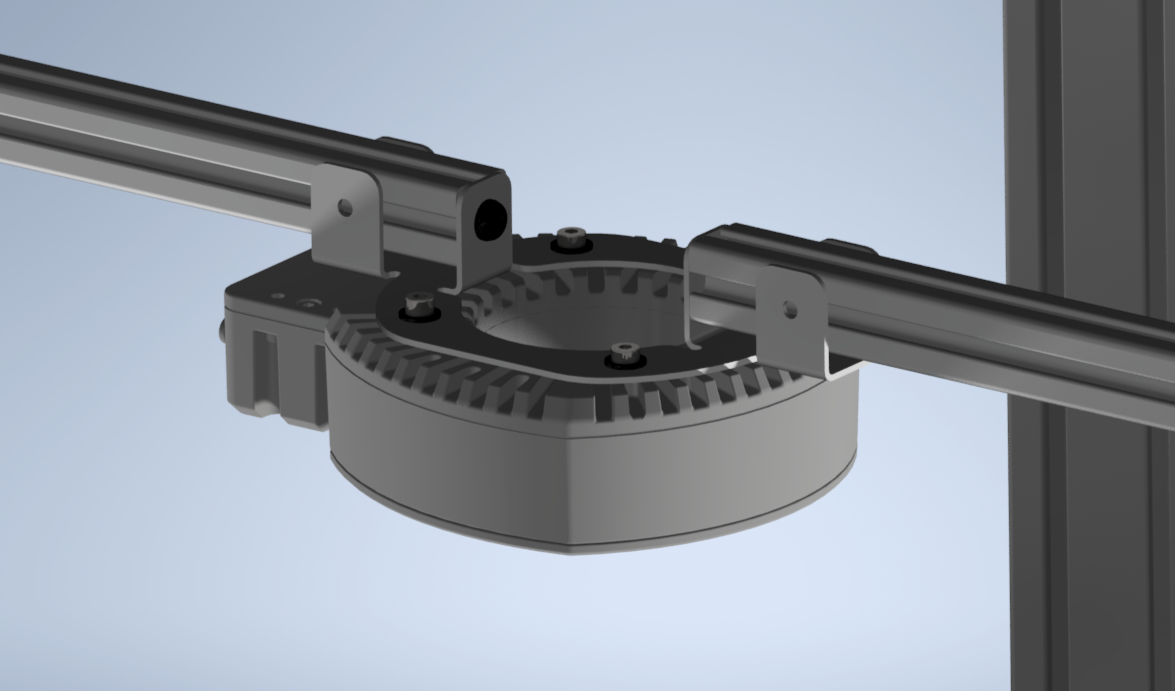

  • Ringlicht am zuvor erwähnten, beweglichen Arm befestigt

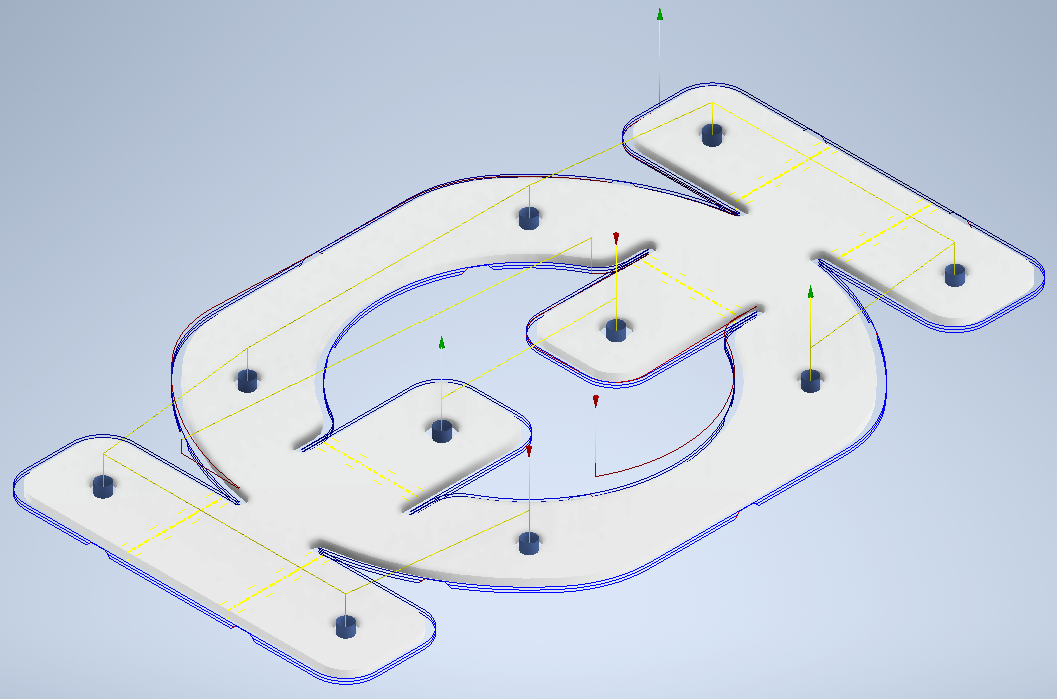

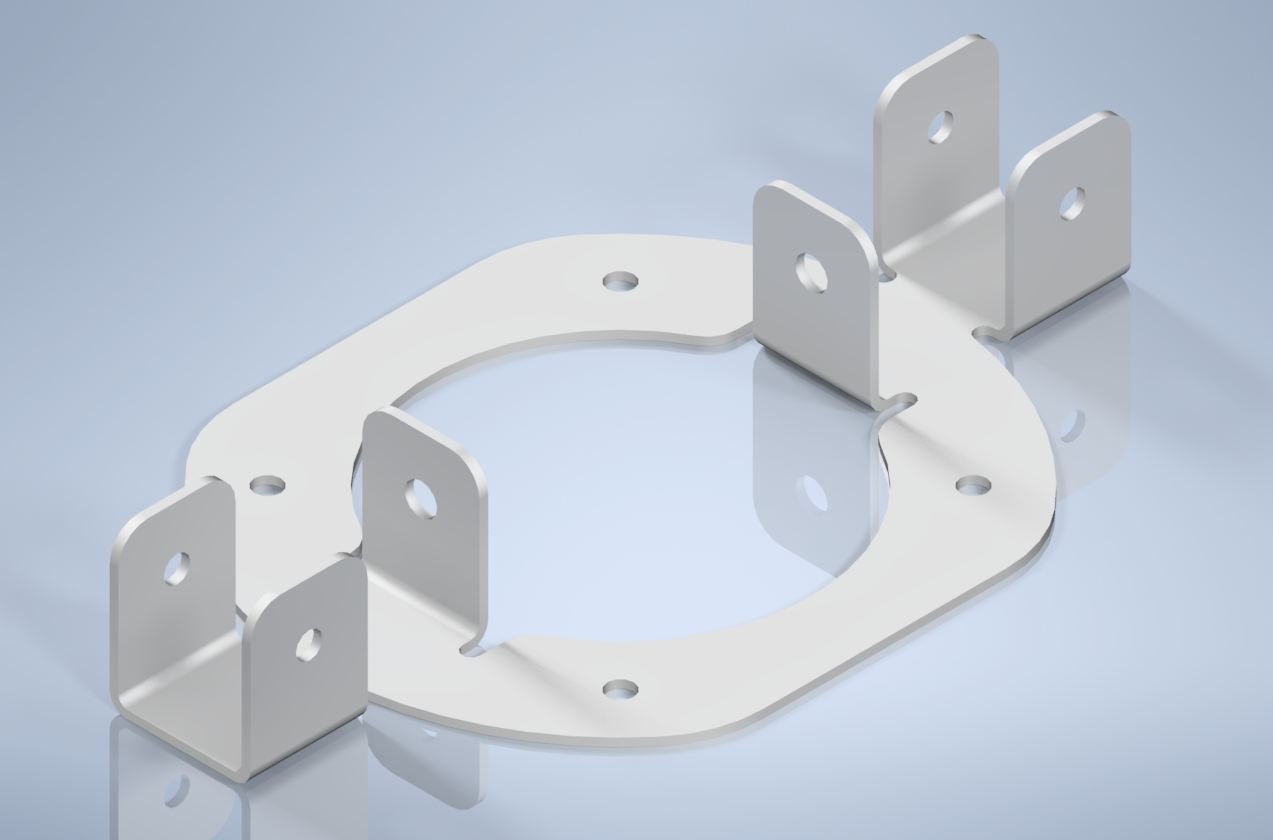

  • Wegen Wärmeentwicklung des Ringlichts aus Aluminiumblech gefräst und gebogen
